Подробная инструкция как подключить автоматический выключатель
В данной статье, статье мы подробно рассмотрим тему как подключить автоматический выключать. Имея под рукой Автоматический-выключатель-двухполюсный инструкцию с детальной фото сессией и подробными комментариями это дело будет под силу любому желающему и
вопрос как подключить автоматический выключатель будет обязательно решен.
Основной функцией автоматического выключателя является защита электрической цепи квартиры или дома от короткого замыкания. Так же он выполняет функцию ограничения тока. Например возьмем трехжильный провод сечение 2,5 мм, его длительно допустимый ток равен 25 Ампер (смотрим по таблице 1.3.4 "Сечение проводов по длительно допустимому току"), это тот ток, который провод может выдерживать длительное время. Все что выше 25 Ампер будет оказывать на него губительное воздействие, он будет чрезмерно нагреваться, от чего со временем произойдет разрушение изоляции и в следствии этого произойдет короткое замыкание. Что бы этого не произошло ток ограничивают, для защиты этого провода необходим автомат номиналом 25 Ампер. Устанавливается автоматически выключатель, как правило, в силовом щитке, в который приходят подходящие провода питающие дом и отходящие, это те провода которые расходятся по различным направлениям (комнатам, этажам) на свет и розетки.
Существуют автоматические выключатели различных конструктивных исполнений:
однополюсные, применяется в сети 220 вольт, подключается только один фазный провод
двухполюсные, применяется в сети 220 вольт, подключаются два провода, ноль и фаза
трех полюсные, применяется в сети 380 вольт, подключается три фазных провода
четырехполюсные, применяются в сети 380 вольт, подключается три фазных провода и один нулевой
В качестве примера мы рассмотрим стандартную электрическую бытовую цепь напряжением 220 вольт. Для таких цепей могут применяться как однополюсные, так и двухполюсные автоматические выключатели. Оптимально использовать двухполюсный автоматический выключатель, потому что:
в него подключаются сразу два провода фаза и ноль, при необходимости разрываем цепь полностью (это будет существенным плюсом при возникновении например перенапряжения, так как при его появлении на нуле оказывается фаза, отключив автомат спасем технику)
контактные зажимы автоматического выключателя имеют самый оптимальный винтовой прижим, провод хорошо фиксируется по всей площади контакта (большинство нулевых контактов стандартного исполнения имеют очень плохие прижимные характеристики, оставляет желать лучшего и качество их исполнения, если фаза будет фиксирована хорошо, а ноль плохо хорошего из этого точно ничего не выйдет)
простота монтажа автомата (устанавливается одним щелчком на дин рейку)
провода легко подключить и по необходимости отключить (нужно всего лишь открутит четыре винта и все)
при необходимости автоматический выключатель можно легко поменять на УЗО или Диф автомат (способ подключения и длинна проводов все одно и тот же)
Подготавливаем автомат к подключению и установке
В качестве примера мы возьмем упомянутый выше двухполюсный автомат.
Как подключить автоматический выключатель 2
Данный автомат имеет четыре контакта, два подходящих, они расположены сверху.
Как подключить автоматический выключатель 3
как подключить автоматический выключатель 3
Два отходящих, они расположены снизу автомата.
как подключить автоматический выключатель 4
Как подключить автоматический выключатель 6
Контакты имеют винты, с помощью которых приводится в движение прижимные пластины расположенные с торца автомата.
Как подключить автоматический выключатель 5
Пластины предназначены для фиксации провода.
Как подключить автоматический выключатель 8
Как правило на корпусе автомата нарисована схема его подключения. Обозначения говорят о том, что питающие провода подключается сверху (клемма 1,3), а отходящие снизу (клемма 2,4).
Как подключить автоматический выключатель 9
Так же на корпусе автомата указывается предельный ток срабатывания С 40, обозначает 40 Ампер, это тот ток которым ограничен автомат. Для того, чтобы узнать какой автомат вам нужен необходимо сделать расчет сечения провода.
Как подключить автоматический выключатель 11 Крепится автомат на специальную рейку (DIN рейка).
Как подключить автоматический выключатель 12
Для этого на задней части автомата предусмотрена специальная защелка.
Как подключить автоматический выключатель 14

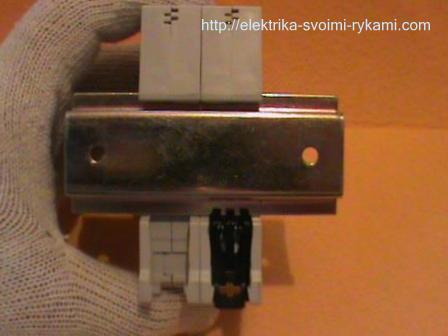

Вот так все выглядит в конечном итоге.
Как подключить автоматический выключатель 16
Переходим к подключению автоматического выключателя
Если на вашем питающем проводе имеется напряжение, перед поведением работ его необходимо отключить. После чего убедиться в отсутствии на подключаемом проводе с помощью указателя напряжения. Для подключения мы используем провод ВВГнгП 3*2,5 трехжильный, сечением 2,5 мм.
Подготавливаем подходящие провода к подключению. Наш провод имеет двойную изоляцию, общую наружную и разноцветную внутреннюю. Определимся с цветами подключения:
синий провод - всегда ноль
желтый с зеленой полосой - земля
оставшийся цвет, в нашем случае черный, будет фазой
Фаза и ноль подключаются на клеммы автомата, земля отдельно на проходную клемму. Снимаем первый слой изоляции, отмеряем нужную длину, откусываем лишнее. Как подключить автоматический выключатель 52 Снимаем второй слой изоляции с фазного и нулевого провода, примерно 1 сантиметр.
Как подключить автоматический выключатель 3
Раскручиваем контактные винты и вставляем провода в контакты автомата. Слева подключим фазный провод, а справа нулевой. Отходящие провода должны быть подключены так же. После подключения обязательно повторно проверьте. Внимательно нужно проследить за тем, чтобы в зажимной контакт случайно не попала изоляция провода, так как из-за этого медная жила будет иметь плохой прижим к контакту автомата, от чего провод будет греться, контакт подгорать, а итогом станет выход автомата из строя.
Вставили провода, затянули с помощью отвертки винты, теперь необходимо убедиться в надежной фиксации провода в контактном зажиме. Проверяем каждый провод в отдельности, немного качаем его влево, вправо, тянем вверх из контакта, если провод остался неподвижен, контакт хороший.
Подключение автоматического выключателя 4
В нашем случае используется трехжильный провод, помимо фазы и нуля присутствует жила заземления. Она ни в коем случае не подключается через автоматический выключатель, для нее предусмотрен проходной контакт. Внутри он соединен металлической шиной, для того чтобы провод без разрыва проходил к конечному месту назначения, как правило это розетки.
Контакт заземления 2
Если под рукой нет проходного контакта, можно просто скрутить приходящую и отходящую жилу между собой обычной скруткой, но в этом случае ее нужно обязательно хорошо протянуть плоскогубцами. Пример изображен на картинке.
Скрутка провода
Проходной контакт устанавливается также легко как и автомат, он защелкивается на рейку легким движением руки. Отмеряем необходимое количество провода заземления, откусываем лишнее, снимаем изоляцию (1 сантиметр) и подключаем провод в контакт.
Подключение автоматического выключателя 44
Незабываем убедиться в хорошей фиксации провода в контактном зажиме.
Подключение автоматического выключателя 43
Подходящие провода подключены.
В случае срабатывания автомата напряжение остается только на верхних контактах, это полностью безопасно и предусмотрено схемой подключения автоматического выключателя. Нижние контакты в этом случае будут находится в полном разрыве от электрического тока.
Подключаем отходящие провода. К слову, отходить эти провода могут куда угодно на свет, розетку или непосредственно на оборудование, например, на электрический водонагреватель или электро плиту.
Снимаем наружную изоляцию, отмеряем необходимое для подключения количество провода.
Подключение автоматического выключателя 42
Подключение автоматического выключателя 41
Снимаем изоляцию с медных жил и подключаем провода к автомату.
Подключение автоматического выключателя 40
Подключение автоматического выключателя 39
Подготавливаем провод заземления. Отмеряем нужное количество, зачищаем, подключаем. Проверяем надежность фиксации в контакте.
Подключение автоматического выключателя 38
Подключение автоматического выключателя 37
Подключение автоматического выключателя подошло к своему логическому завершению, все провода подключены, можно подавать напряжение. В данный момент автомат находится в отключенном положении вниз (отключено), можем смело подавать на него напряжение и включать, для этого переводим рычаг в положение вверх (включено).
Подключение автоматического выключателя 37
